ESP32-CAM-MB-WiFi MICRO USB ESP32 Serial ke WiFi Papan Pengembangan ESP32 CAM CH340G 5V Bluetooth + OV2640 Kamera + 2.4G Antena IPX - tidak ada antena
Catatan:
Produk ini memiliki antena internal, jika Anda perlu menggunakan antena eksternal, Anda harus menyolder sendiri resistansi dengan besi solder.
Langkah 1: Untuk mengelas dua bagian ini dalam kotak biru
Langkah 2: Untuk Fuse kedua posisi yang dipilih oleh kotak hijau pada gambar
Langkah 3: Mengelas Resistor
Hasilnya adalah sebagai berikut
Antena WIFI 2.4G:
Konektor SMA 2.4GHz 2dBi Antena WLAN Nirkabel Aerial
Keuntungan: 2dbi
Konektor: Konektor RP SMA Pria (pin wanita)
Warna hitam
Panjang antena: 11cm
ESP32-CAM-MB Pendahuluan:
Modul HK-ESP32-CAM-MB adalah modul kamera kecil dengan ukuran 39,8 * 27. Modul ini dapat bekerja secara mandiri sebagai sistem terkecil. Papan pengembangan mode ganda WiFi + Bluetooth baru berdasarkan desain ESP32, menggunakan antena papan PCB, dengan 2 LX6CPU 32-bit berkinerja tinggi, menggunakan arsitektur jalur pipa 7 tingkat, rentang penyesuaian frekuensi utama 80MHz hingga 240Mhz. Konsumsi daya sangat rendah, arus tidur nyenyak serendah 6mA. Ini adalah modul SoC 802.11b / g / n Wi-Fi + BT / BLE ultra-kecil.
HK-ESP32-CAM-MB mengadopsi antarmuka Micro USB, metode koneksi yang nyaman dan andal, nyaman untuk diterapkan ke berbagai kesempatan terminal perangkat keras IoT.
Parameter:
Gunakan CPU 32-bit dual-core berdaya rendah, yang dapat digunakan sebagai prosesor aplikasi.
Frekuensi utama hingga 240MHz, dan daya komputasi hingga 600 DMIPS
520 KB SRAM internal, PSRAM 8MB eksternal
Mendukung UART / SPI / I2C/PWM / ADC / DAC dan antarmuka lainnya
Mendukung kamera OV2640 dan OV7670, flash internal
Mendukung unggahan gambar WiFI
Mendukung kartu TF
Mendukung beberapa mode tidur.
Lwip dan FreeRTOS yang disematkan
Mendukung mode kerja STA/AP/STA + AP
Mendukung konfigurasi jaringan satu klik Smart Config / AirKiss
Mendukung pengembangan sekunder
Skenario aplikasi:
Transmisi gambar perangkat pintar rumah
Pemantauan nirkabel
Pertanian cerdas
Pengenalan nirkabel QR
Sinyal sistem pemosisian nirkabel
Dan aplikasi IoT lainnya
Spesifikasi:
Tegangan kerja 4.75-5.25V
SPIFlash default 32Mbit
RAM internal 520KB + PSRAM 8MB eksternal
Wi-Fi 802.11b / g / n / e / i
Bluetooth Bluetooth 4.2BR / EDR dan standar BLE
Antarmuka dukungan (2Mbps) UART, SPI, I2C, PWM
Dukung kartu TF, dukungan maksimal 4G
Port IO 9
Kecepatan port serial default 115200bps
Rentang spektrum 2400 ~ 2483.5MHz
Bentuk antena antena PCB Onboard, dapatkan 2dBi
Format keluaran gambar: JPEG (hanya mendukung OV2640), BMP, GRAYSCALE
Metode pengemasan DIP-16
Mengirimkan daya 802.11b: 17 ± 2dBm (@ 11Mbps)
802.11g: 14 ± 2dBm (@ 54Mbps)
802.11n: 13 ± 2dBm (@ MCS7)
Menerima CCK sensitivitas, 1Mbps: -90dBm
CCK, 11Mbps: -85dBm
6Mbps (1 / 2BPSK): -88dBm
54Mbps (3/464-QAM): -70dBm
MCS7 (65Mbps, 72.2Mbps): -67dBm
Konsumsi daya Matikan flash: 180mA @ 5V
Nyalakan lampu kilat dan sesuaikan kecerahan hingga maksimum: 310mA @ 5V
Tidur nyenyak: Konsumsi daya terendah dapat mencapai 6mA @ 5V
Moderm-sleep: terendah bisa mencapai 20mA @ 5V
Tidur ringan: terendah bisa mencapai6.7mA@5V
Keamanan WPA / WPA2 / WPA2-Enterprise / WPS
Suhu kerja -20 ℃ ~ 70 ℃
Lingkungan penyimpanan -40 ℃ ~ 125 ℃, <90% RH
Berat 10g

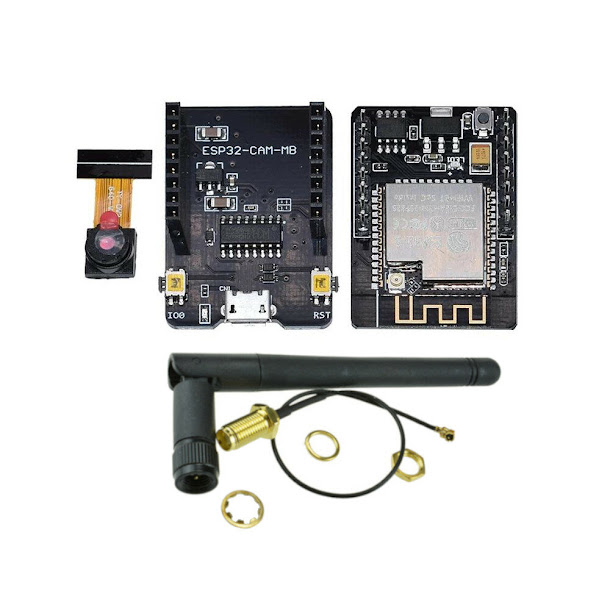

Paket termasuk:
(opsional)
Tipe 1:
1 x ESP32-CAM-MB WIFI
1 x Papan Pengembangan ESP32-CAM
Tipe2:
1 x ESP32-CAM-MB WIFI
1 x Papan Pengembangan ESP32-CAM
1 x 2.4G Antena IPX
